★ 建築資訊模型在施工中的應用

知道什麼是 BIM（建築資訊模型）嗎？

不只是縮時，還有粉塵、噪音、位移偵測

BIM 技術可以利用多種技術來提供支持，即施工模擬、資訊統計，使各個過程的管理都體現在內容的可視化上，可以加強對其控制的管理。BIM 技術用於品質管理，除了產品本身可以體現品質管理外，還可以體現技術品質管理的過程。BIM 技術應用一方面可以對施工過程進行即時監控，

另一方面管理人員可以透過該技術模塊，建立管理人員第一時間找到自己需要的設備等相關資訊，並對產品進行比較和建築工地。該技術可以對保證施工品質起到很好的作用。模型允許更多的資訊儲存，從而導致更有效的關於變化的溝通。即使在現場工作中，也可以更好、更快地了解潛在變化。BIM 創造效率，用戶將獲得多種好處。你會意識到一些最大的價值 BIM 透過其減少返工的潛力，例如將資訊重新鍵入模型或在現場進行更改。

建築資訊模型在建築中的不同應用

結構工程中的建築資訊模型

BIM 模型是 3D 幾何編碼的，採用多種專有格式，可能會添加附加的時，提供面向對象的建築物數位表示，並支持對這些模型進行仿真和分析，以用於設計/施工/營運目的。BIM 軟體整合了結構工程所需的三個必需功能：幾何、材料屬性和分析加載條件。這些都可以直接從 BIM 模型中導出，由此類 BIM 軟你儲存、編輯和應用。導入選項有助於從其他應用中獲取數據，並進一步輕鬆地最大化工作。這是設計板、基礎、梁、柱、牆、坡道的好方法。

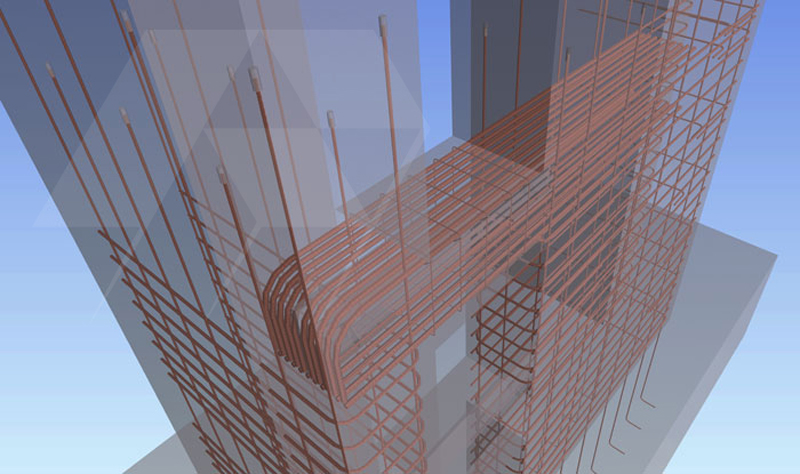

鋼筋混凝土中的建築資訊模型

現在可以在 3D 中，設計和建模鋼筋混凝土設計和鋼筋詳圖。透過使用鋼筋詳圖軟體，可以設計、記錄、追踪和控制每個結構構件。使用正確的鋼筋詳圖解決方案，可以從結構分析程序中導入結構計算，從而創建高效且精確的鋼筋模型。可以設計 3D 鋼筋籠，使鋼筋圖紙、細節和清單自動化，從而提高生產力。與手動更改 2D 視圖和截面不同，自動化還可以快速簡單地更改鋼筋詳圖，並更新圖紙和進度表。借助 BIM 模型，數量調查和估算變得容易，因為可用的資訊包括單位成本、數量級估算、平方英尺和立方英尺估算。

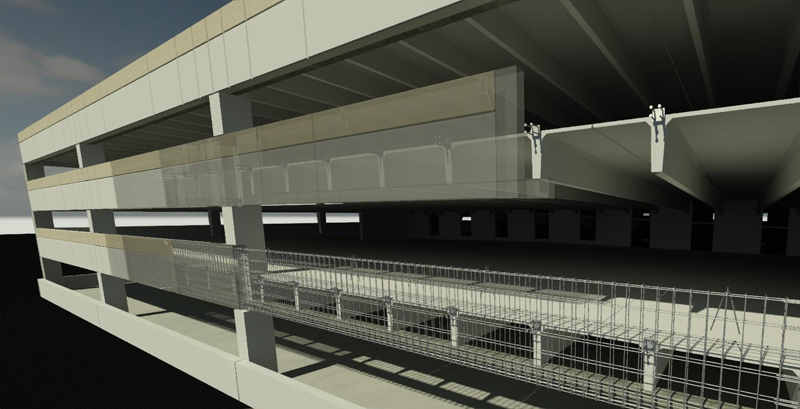

預製混凝土中的建築資訊模型

數位模型包含建築專業人員設計、建造和維護，該建築所需的所有資訊。數位模型中的資訊，隨著詳細程度的增加而成長，因此它反映了建築物的建造以及最終的使用情況。目前，預製件包括鋼和預製混凝土，更新他們的設計流程，將 BIM 廣泛納入他們的設計過程，以促進製造圖紙的發布，協調是預製混凝土生產中最重要的問題，當所有專案團隊都了解時，可以節省時間和精力進行早期協調流程、連接設計以及預製元素的外觀。無論是板、牆還是帶有 BIM 模型的外牆，都有助於了解預製建築的要求。

建築設計中的建築資訊模型

BIM 不僅僅是讓建築師了解建築物的物理特徵。這是一個共享的知識資源，架構師和合作者可以儲存他們的所有想法，並即時進行複雜的計算。現代建築師正在使用此工作流程，來設計高效率且具有前瞻性的高性能建築。我們設計一座建築所需的時間更少。這意味著你可以更早地開始建構過程。此外，設計是一個數據庫，它隨著時間的推移而發展，並被用來在設計過程的早期做出更明智的決策。使用 BIM，可以觀察生命週期設施管理視圖。此顯示顯示建築物建成後的預期營運成本。

基礎設施中的建築資訊建模

BIM 可以透過提供一種新穎的設計、施工和設施管理方法，來增強和改進專案的規劃過程、設計和施工，其中基礎設施過程的數位表示，用於促進數位資訊的交換和互操作性格式。基礎設施專案中的 BIM，透過調查多種場景的能力來改善結果，提供數據驅動的保證，確保專案可以按時和預算交付。模型目的在迎合土木工程行業的所有學科，包括公路、鐵路、排水、公用事業等。在規劃的初始階段使用的資訊，在各個步驟中演變。在設計部分，你將獲得可建構的虛擬模型。

建築物聯合連接中的建築資訊模型

對於某些軟體的建模過程，結構節點的連接細節是默認的，這意味著連接細節是不可見的。而是為關節設計提供方便和人性化的支持。此外，它還支持手動輸入關節參數和智慧生成關節參數，使建模方法更加方便。讀取日期後，自動核對可提前計算後續施工安裝問題。3D 模型的詳細搭建，將保證後續工期分析和詳細設計。透過生成智慧關節參數，更方便建模過程。

專案項目生命週期評估中的建築資訊模型

建築專案的生命週期，從設計到啟動和設施管理，包括定義和生成數據和資訊的多個項目管理流程。為了支持整個專案生命週期的流程，需要有一種結構化和儲存資訊的方法，該方法考慮到專案後期流程中的資訊需求。探索了基於過程資訊需求的結構化資訊系統的好處，即它如何增強 BIM 中資訊的使用，以支持生命週期過程。建築資訊模型 (BIM) 的使用，概念化了生命週期管理原則，使用資訊豐富的數位模型，在各方之間交換資訊，以支持專案的生命週期。

在工作任務資訊框架中建立資訊模型

工作任務資訊框架被提議，將工作流/工作任務與幾何裝配和各種資訊類別相結合。裝配分類包括三個級別：裝配（例如基礎）、子裝配（例如基礎和基礎）和施工類型（例如現澆混凝土牆）。每個構造類型的資訊類別是相同的，儘管它們儲存的資訊可能會有所不同。工作任務和手段與方法有助於定義每個類別中的資訊項和子類別的結構。Material Take-off、Estimate、Resources、Schedule 和 Material Procurement 類別根據與施工類型分類相關的工作任務來組織資訊。

GIS 和建築資訊模型整合

整合後的 BIM 還可以深入了解洪水易發區域，並為設計師提供準確的資訊，以影響結構的位置、方向甚至建築材料。使用 BIM，你可以透過草圖在對象級別設計物理結構。BIM 數據與 GIS 密切相關，用於設計和建構特定對象、結構或形狀。它使設計和施工公司能夠收集準確和有價值的數據，從而提高設計和項目管理的有效性和效率。
