2013年12月9日 星期一

3S Market 綜合整理

有別於 CCTVIP 監控的應用,最基本必須建置網路環境。如果你的監視用途,遠端應用的需求程度低,類比 CCTV 是相當經濟的選擇。如果遠端應用有很高的需求,
CCTV + IP,或純 IP 是必要的考量。但首先就必須建置合適的網路環境。


要搭建網路環境,就缺少不了網路的硬體設備。這裡,
3S Market 收集一些網路設備的介紹,讓不熟悉網路監控的朋友,對 IP 監控有基本的瞭解。

什麼是 Hub ?
Hub 中文名稱是「集線器」是使用在區域網路的一種設備,在 SOHO 族或是多個 IP 使用者中,Hub 是非常重要的,目前 ADSLCable Modem 都有提供多個 IP,所以 Hub的需求也越來越大。

它應用於使用星型拓撲結構的網路中,連接多個電腦或網路設備。集線器又分成:1. 動能式 2.被動式 3.混合式。1.動能式:對所連接的網路媒介上的信號有再生和放大的作用,可使所連接的媒介長度達到最大有效長度,需要有電源才能工作,目前多數HUB為此類型。2.被動式只充當連接器,其不需要電源就可以工作,市場上已經不多見。3.混合式:可以連接多種類型線纜,如同軸和雙絞線。


Hub的功能:
Hub 集線器最主要的功能便是匯集所有區域網路中的電腦,使各分枝電腦可連接到網路主幹上,一般來說,只具備基本功能的集線器在傳輸品質上較不穩定,因為當區域網路內部在作資料的流動傳輸時,會影響到其它電腦連接到主幹網路上的傳輸速率,相對的,當越多人同時透過 Hub上網時,各自的傳輸都會被拖累。

目前市面上的集線器多以 10Mbps/100Mbps 雙速集線器為主流,採用 UTP 埠,也就是只要使用 RJ-45 的線插上即可,此種集線器可自動偵測使用者是以 10 或 100M bps速度上網,因為價格上和容易升級的優勢,所以市場接受度很高;而較好的集線器還可當網路管理設備,即透過集線器中 SNMP 網管功能,能讓網管人員透過遠端控制軟體得知網路故障所在。

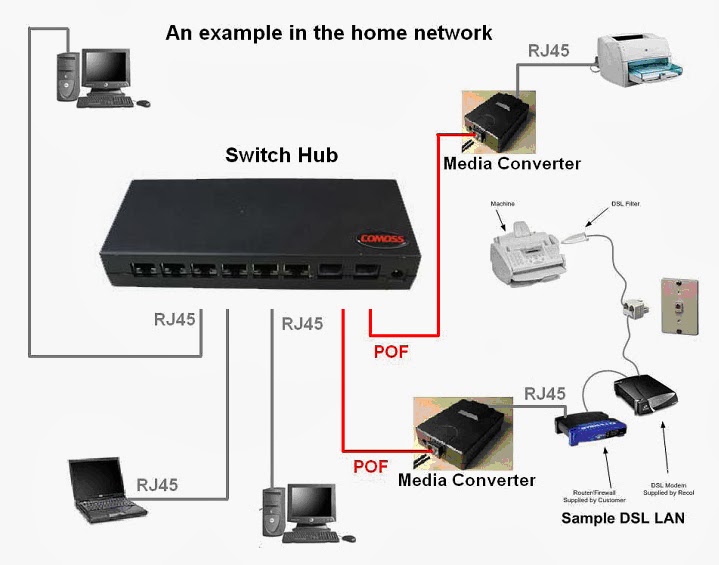

交換式集線器(Switch Hub
為了解決以往集線器會互相干擾的情況,於是發展出交換式集線器(Switch Hub)。交換式集線器提供多點式橋接的設備,而且因為埠點的交錯形式,所以交換式集線器可允許多人同時資料交流,又不影響彼此的傳輸品質。

以往集線器的干擾情況來自於電腦作資料傳輸時,資料會從主幹線平均分配到接到Hub上的每一台電腦,也就是說即使電腦在未開機狀態,一樣會有資料的傳送動作,如此頻寬便被分蝕掉了。



但是使用交換式集線器時便可避免這樣的情形,因為交換式集線器中的每個埠是交錯獨立的,也就是假設8台電腦所使用的集線器中,只有一台在使用,這樣子的話此台電腦便可獨享大頻寬,所以共用集線器的使用者使用網路資源相當頻繁時,交換式集線器便是比較好的選擇。


HUB只是一種被動性元件,Switch HUB 則是一種主動性元件。同一個 HUB(或一組串並接的HUBs)所有 Port 共用一個網路頻寬,如 10M 或 100M。而 Switch HUB 的每一個 Port 都擁有獨立的頻寬(分別為 10 或 100M)。同一個 HUB(或一組串並接的HUBs)所有的 Port 視為彼此相互連通的可以直接傳送訊號,而 Switch HUB 的每個 Port 並非直接連通,而是有通訊需求時才打開 Switch(打開 Switch 的動做是自動的,人感覺不到)讓彼此連通,所以才稱為 Switch HUBHUB 比較便宜,Switch HUB則很貴。


Switch HUB 與 HUB 都是區域網路規劃中常用的元件之一。至於何時用 HUB、何時用 Switch HUB,需視網路使用請形而定。十台電腦以下的網路應該使用 HUB 即可。
35 個網路設備以上的系統則需要有 Switch HUB 與 HUB 混合規劃使用為佳。

集線器 Hub 和交換器 Switch 的比較
較常被用來使用在網路管理上的設備除了集線器外,便是「交換器」。交換器在價格上通常會比集線器貴,但相對的功能上也比集線器好。

一般來說,集線器僅支援半雙工,也就是頻寬得共享,而且集線器的封包流向路徑是以廣播方式傳迗到所有埠,會有干擾碰撞現象,而交換器則支援全雙工,當執行全雙工(Full Duplex)時,每埠甚至可獨享 200Mbps 的頻寬,而且沒有封包碰撞的憂慮,在擴充方面 ,交換器也比集線器高。



什麼是 Router ?
Router 的功能在於將網路上的每個資料封包傳送到正確的位址.當一個封包送往另一個 Subnet, Router 就根據 Routing Table 的資料,將封包透過路徑選擇傳送到下一個 router, 直到轉到目的地為止.而 Router 本身亦可用於連接多個不同 Protocol 的網絡及具有判斷網路位址和選擇路徑、過濾、分隔 Packets 的功能.


有人把 Router 稱作 IP 分享器,這個名稱應該只有台灣在用,其實它的正確名稱叫
「寬頻路由器」(Broadband Router),它的主要功能就是讓多台電腦及設備用同一條ADSL/光纖寬頻線路來上網,所以才會被叫成分享器。

參考資料來源

http://www.people.com.cn/GB/channel5/569/20001009/262887.html
http://home.kimo.com.tw/jacky60313/text1-1.html
http://tw.myblog.yahoo.com/lemonha-lin/
http://gordon168.tw/?p=553
